Медицинские фиброскопы

Фиброскопы — гибкие медицинские эндоскопы, предназначенные для визуального исследования внутренних органов, полостей и анатомических каналов. Гибкая конструкция позволяет проводить эндоскоп по естественным анатомическим путям и исследовать области, доступ к которым с помощью жесткой оптики затруднен или невозможен.

В отличие от современных видеоэндоскопов, где изображение формируется электронной матрицей на дистальном конце, в классическом фиброскопе изображение передается по волоконно-оптической системе. Врач может наблюдать его через окуляр либо подключить совместимую эндоскопическую видеокамеру для вывода изображения на монитор.

В каталоге представлены медицинские фиброскопы для оториноларингологии, пульмонологии, гастроэнтерологии, урологии, гинекологии и других направлений. Ассортимент включает модели различного диаметра и рабочей длины, с инструментальным каналом и без него.

Как устроен фиброскоп

Основное отличие фиброскопа от жесткого эндоскопа — гибкая вводимая часть и возможность управления дистальным концом.

Конструкция зависит от назначения конкретной модели, но обычно включает несколько функциональных элементов.

Вводимая трубка — гибкая часть эндоскопа, которая проводится к исследуемой области. Ее диаметр является одним из основных параметров при выборе прибора.

Управляемый дистальный конец позволяет врачу изменять направление осмотра внутри исследуемой области.

Волоконно-оптическая система передает изображение от дистального конца к окуляру.

Светопроводящая система обеспечивает передачу света к исследуемой области.

Рабочий канал, если он предусмотрен конструкцией, позволяет использовать совместимые эндоскопические инструменты.

Именно сочетание гибкости, управляемости и возможности проведения инструментов делает фиброскопы востребованными в различных областях медицины.

Фиброскоп и видеоэндоскоп — в чем разница

Фиброскоп и видеоэндоскоп относятся к гибкой эндоскопии, но принцип формирования изображения у них различается.

В фиброскопе изображение передается через пучок оптических волокон к окуляру прибора. Для вывода изображения на медицинский монитор к окуляру может подключаться совместимая видеокамера.

В видеоэндоскопе электронный сенсор расположен непосредственно в дистальной части эндоскопа, а изображение передается в цифровом виде на процессор и монитор.

У каждого варианта есть свои особенности.

Фиброскопы сохраняют востребованность благодаря относительно простой архитектуре, большому выбору специализированных моделей и возможности применения в различных диагностических и лечебных процедурах.

Видеоэндоскопические системы, в свою очередь, ориентированы на цифровую визуализацию и работу непосредственно с монитором.

Выбор между ними зависит от специализации кабинета, необходимых процедур, требований к изображению и уже имеющегося оборудования.

Какие медицинские фиброскопы существуют

Название фиброскопа обычно непосредственно указывает на его область применения.

В медицинской практике используются:

• бронхофиброскопы;
• ринофиброскопы;
• ларингофиброскопы;
• назофаринголарингоскопы;
• гастрофиброскопы;
• колонофиброскопы;
• дуоденофиброскопы;
• сигмоидофиброскопы;
• цистофиброскопы;
• уретероренофиброскопы;
• гистерофиброскопы;
• холедохофиброскопы.

Они отличаются диаметром вводимой части, рабочей длиной, углами отклонения дистального конца, характеристиками рабочего канала и другими параметрами.

Поэтому универсального фиброскопа для всех медицинских направлений не существует.

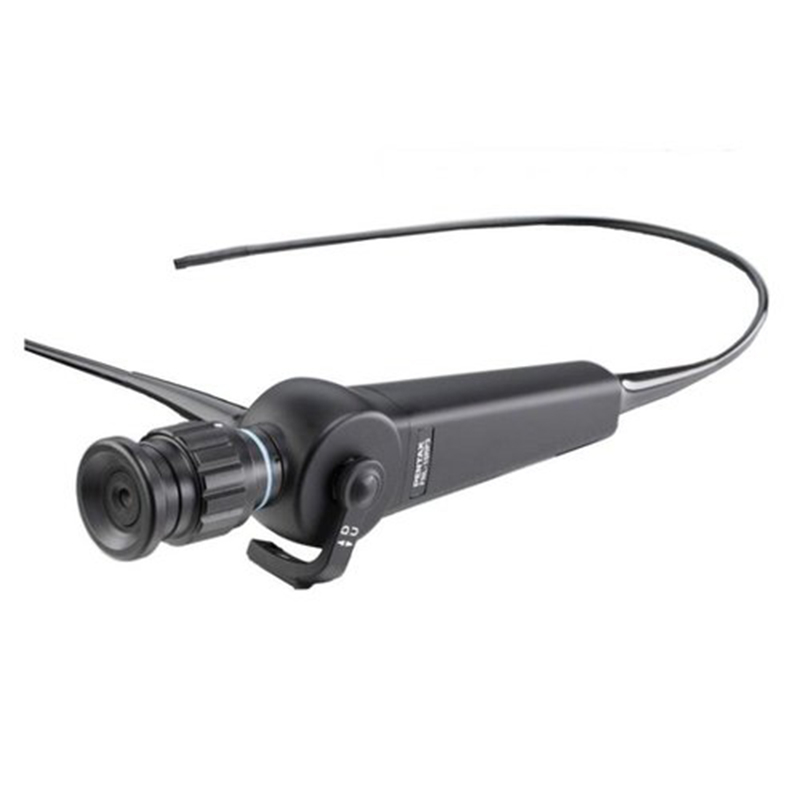

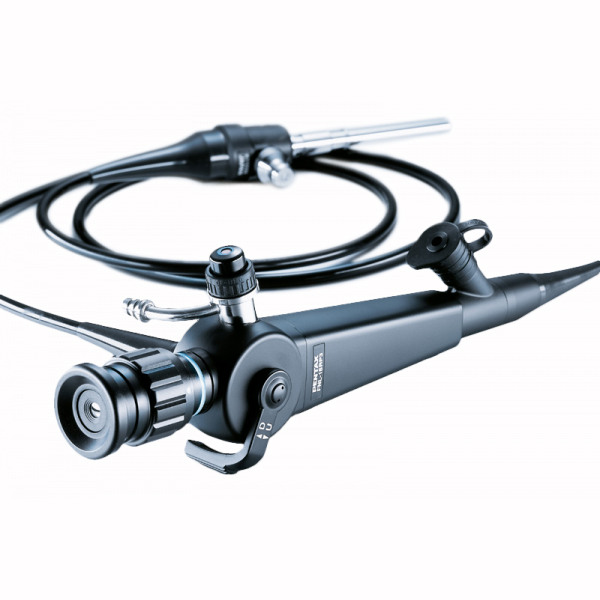

Ринофиброскопы и ларингофиброскопы

В оториноларингологии применяются ринофиброскопы, ларингофиброскопы и риноларингофиброскопы.

Гибкая конструкция позволяет исследовать носовые ходы, носоглотку, глотку и гортань.

Отдельную категорию составляют назофаринголарингоскопы, предназначенные для последовательного осмотра нескольких анатомических областей верхних дыхательных путей.

Для ЛОР-фиброскопов особенно важен внешний диаметр вводимой части. Компактная конструкция позволяет проводить исследования через узкие анатомические пути.

В каталоге представлены модели с различными диаметрами, в том числе варианты с инструментальным каналом и без него.

При выборе необходимо учитывать не только наружный диаметр, но и рабочую длину, углы отклонения дистального конца и возможность подключения к системе визуализации.

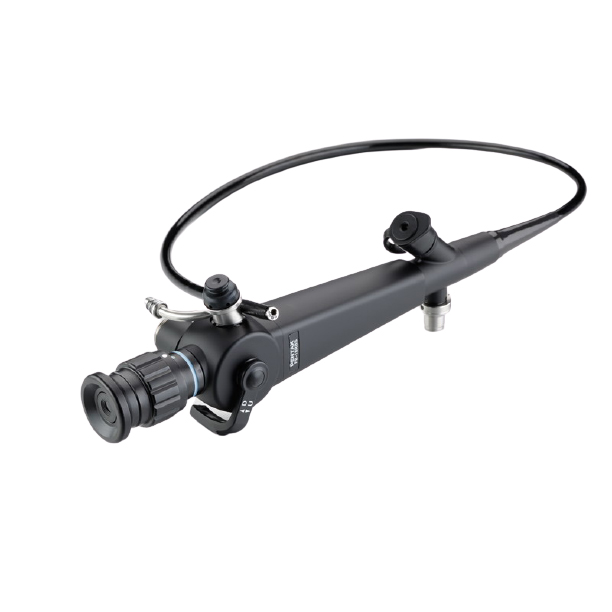

Бронхофиброскопы

Бронхофиброскоп представляет собой гибкий эндоскоп для исследования трахеобронхиального дерева.

Бронхофиброскопы различаются по диаметру вводимой части и характеристикам рабочего канала. Эти параметры подбираются в зависимости от предполагаемого применения.

Наличие инструментального канала расширяет функциональные возможности эндоскопа и позволяет использовать совместимые инструменты во время процедуры.

При выборе бронхофиброскопа следует учитывать:

• наружный диаметр;
• рабочую длину;
• диаметр инструментального канала;
• поле зрения;
• глубину резкости;
• диапазон отклонения дистального конца;
• совместимость с источником света и видеосистемой.

В каталоге представлены бронхофиброскопы различных типоразмеров, что позволяет подобрать оборудование под конкретные задачи медицинского учреждения.

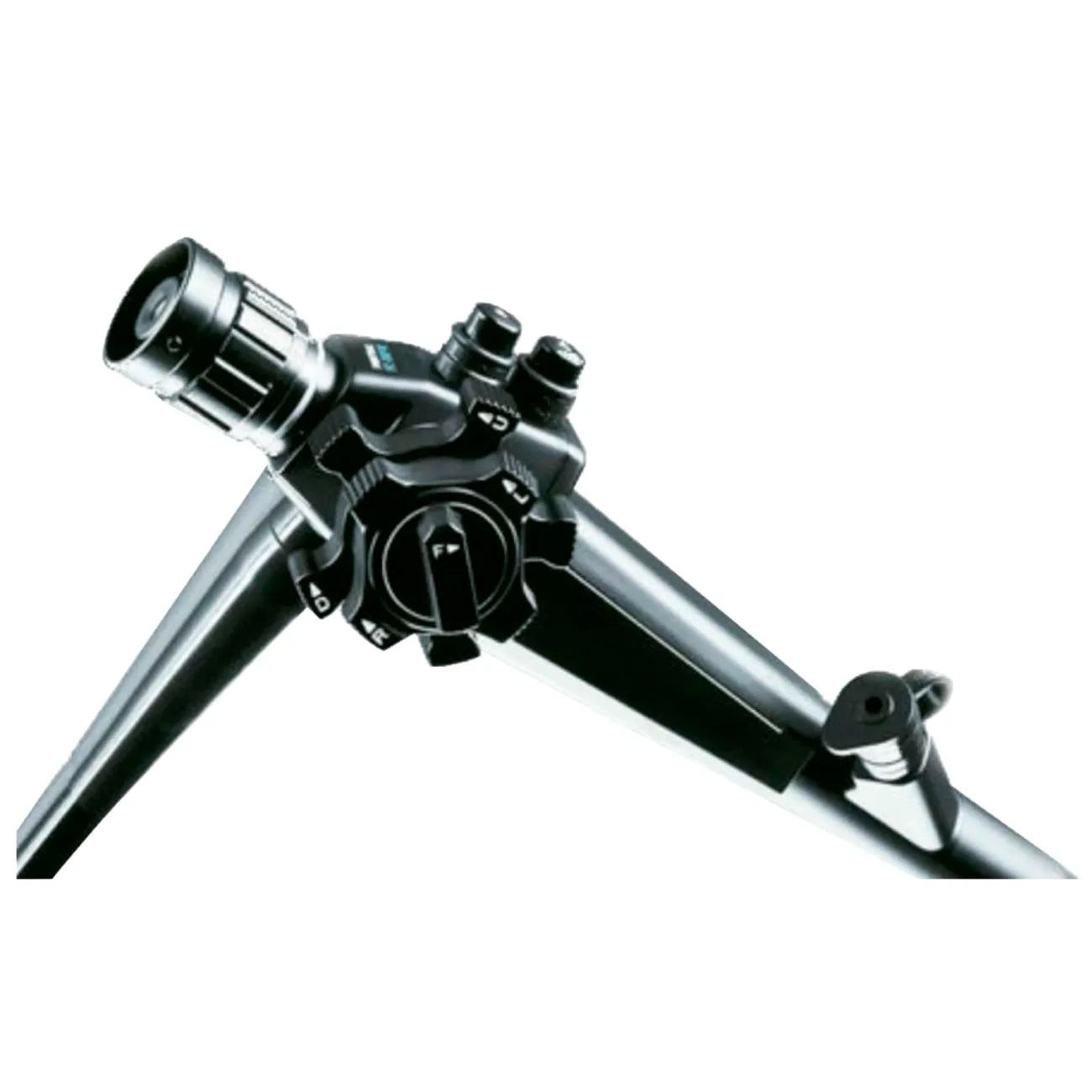

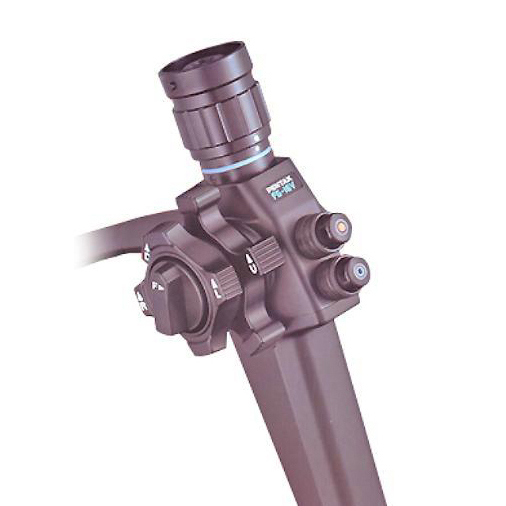

Гастрофиброскопы

Гастрофиброскопы предназначены для гибкой эндоскопии верхних отделов желудочно-кишечного тракта.

Конструкция прибора позволяет проводить эндоскоп через естественные анатомические пути и осматривать исследуемые отделы под визуальным контролем.

Рабочий канал может использоваться для проведения совместимых эндоскопических инструментов.

При подборе гастрофиброскопа учитываются диаметр вводимой части, рабочая длина, инструментальный канал, характеристики обзора и управляемость дистального конца.

Если медицинское учреждение уже располагает источником света или системой визуализации, необходимо также проверить совместимость приобретаемого фиброскопа с существующим оборудованием.

Колонофиброскопы и сигмоидофиброскопы

Для исследования нижних отделов желудочно-кишечного тракта применяются колонофиброскопы и сигмоидофиброскопы.

Колонофиброскоп отличается значительной рабочей длиной, необходимой для проведения эндоскопического исследования толстой кишки.

Сигмоидофиброскоп рассчитан на соответствующую область исследования и имеет другую конструкцию и рабочие характеристики.

При выборе оборудования важны:

• рабочая длина;
• диаметр вводимой части;
• характеристики рабочего канала;
• управляемость дистального конца;
• поле зрения;
• совместимые инструменты.

В каталоге представлены фиброскопические решения для различных видов исследований желудочно-кишечного тракта.

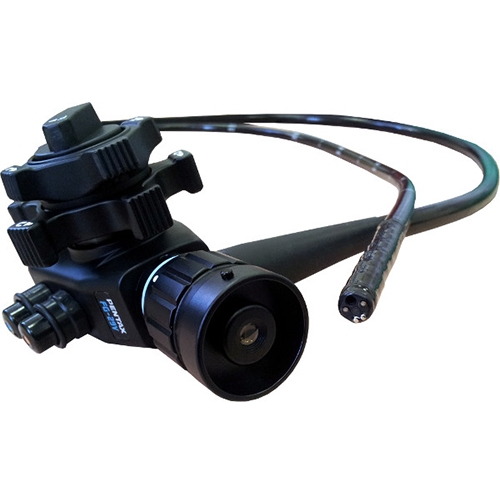

Дуоденофиброскопы

Отдельную группу составляют дуоденофиброскопы.

Конструкция такого эндоскопа определяется спецификой исследования и выполняемых процедур. Поэтому дуоденофиброскоп нельзя рассматривать как обычный гастрофиброскоп с другими размерами.

При подборе необходимо учитывать назначение конкретной модели, рабочую длину, диаметр вводимой части, характеристики инструментального канала и другие параметры.

Для проведения инструментов через рабочий канал также проверяется совместимость их диаметра с конкретной моделью эндоскопа.

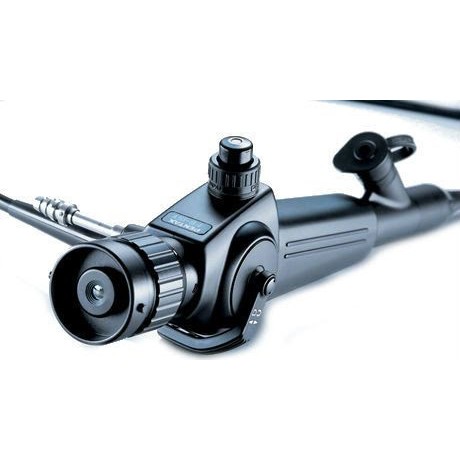

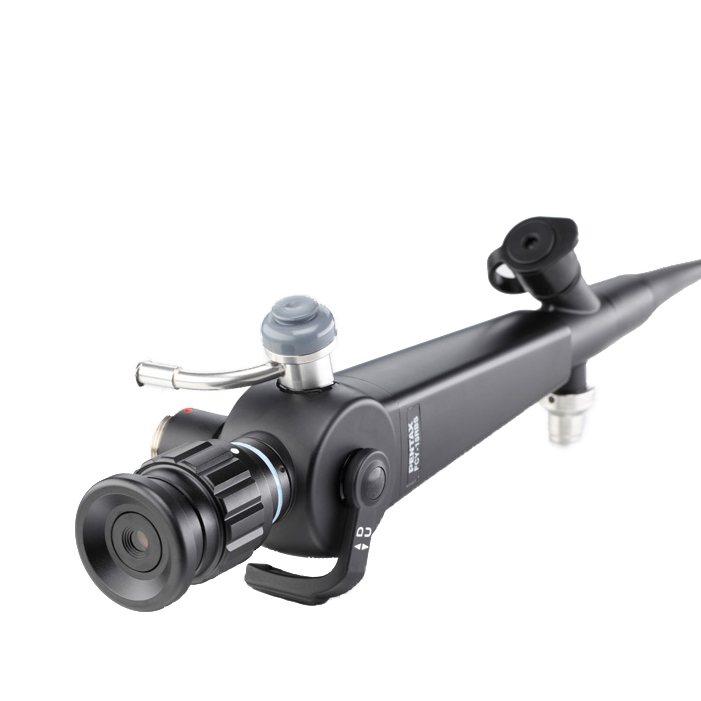

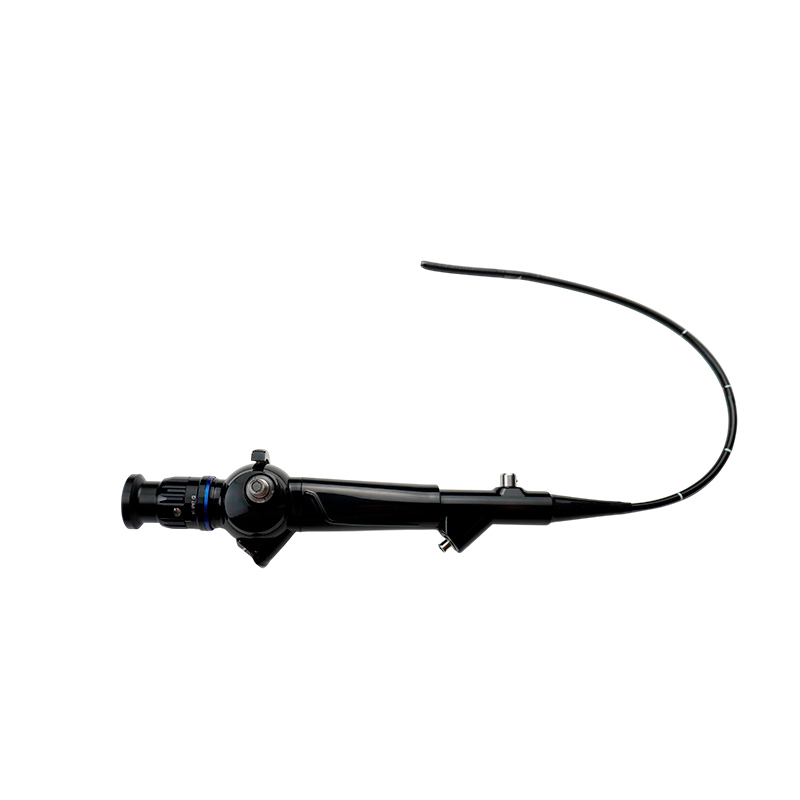

Цистофиброскопы

В урологии используются гибкие цистоскопы и цистофиброскопы.

Гибкая конструкция позволяет проводить эндоскопическое исследование мочевыводящих путей с использованием управляемого дистального конца.

Цистофиброскоп может иметь инструментальный канал для проведения совместимых инструментов.

При выборе учитываются:

• диаметр вводимой части;
• рабочая длина;
• диаметр канала;
• характеристики обзора;
• диапазон отклонения дистального конца;
• совместимость с используемой системой визуализации.

В каталоге представлены гибкие цистоскопы, которые можно подобрать как для нового урологического кабинета, так и под уже имеющееся оборудование.

Уретероренофиброскопы

Для эндоскопических вмешательств на верхних мочевых путях применяются уретероренофиброскопы.

От других урологических эндоскопов они отличаются назначением, диаметром, длиной и характеристиками управляемой части.

Рабочий канал позволяет использовать совместимые инструменты в рамках предусмотренных производителем процедур.

При выборе особенно важны малый наружный диаметр и управляемость дистального конца, поскольку эндоскоп должен проходить через анатомически ограниченные участки.

Уретероренофиброскоп подбирается как часть общей эндоурологической системы с учетом используемого источника света и другого оборудования.

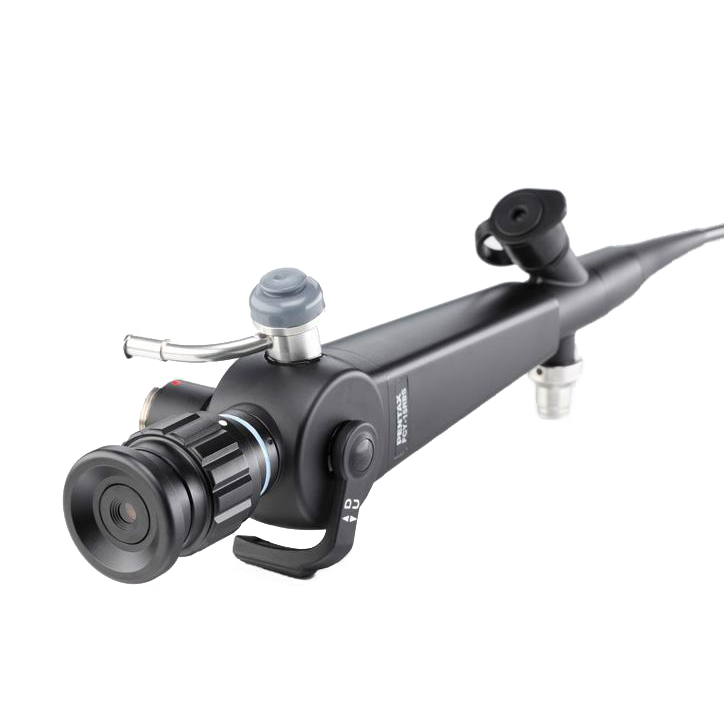

Гистерофиброскопы

В гинекологии применяются гистерофиброскопы — гибкие эндоскопы для визуального исследования полости матки.

Одно из преимуществ гибкой конструкции — возможность проведения исследования с использованием эндоскопа небольшого диаметра.

В зависимости от модели прибор может иметь рабочий канал.

При выборе гистерофиброскопа учитываются наружный диаметр, рабочая длина, характеристики канала и возможности управления дистальным концом.

Для вывода изображения на медицинский монитор фиброскоп может использоваться совместно с соответствующей эндоскопической видеосистемой.

Холедохофиброскопы

Холедохофиброскопы относятся к специализированным гибким эндоскопам и используются для визуализации желчных протоков в рамках соответствующих хирургических и эндоскопических процедур.

К такому оборудованию предъявляются особые требования по диаметру, длине и управляемости.

При выборе необходимо учитывать конкретную область применения и совместимость с используемым оборудованием и инструментами.

В каталоге представлены специализированные модели, позволяющие сформировать комплект для соответствующего направления эндоскопии.

Рабочий канал фиброскопа

Один из важнейших параметров — диаметр рабочего канала.

Через него могут проводиться совместимые эндоскопические инструменты. Чем больше диаметр канала, тем более широкий выбор инструментов потенциально может использоваться.

Однако увеличивать рабочий канал бесконечно невозможно: его размер связан с общим диаметром вводимой части эндоскопа.

Поэтому при подборе приходится находить баланс между:

минимальным наружным диаметром — для удобства проведения эндоскопа;

и

достаточным рабочим каналом — для выполнения необходимых манипуляций.

Если прибор приобретается для конкретных процедур, желательно заранее определить, какие инструменты предполагается использовать.

Диаметр вводимой части

Внешний диаметр является одной из ключевых характеристик любого гибкого эндоскопа.

Особенно важен этот параметр для:

• ЛОР-фиброскопии;
• бронхоскопии;
• урологии;
• педиатрического применения;
• исследований анатомически узких областей.

При этом выбирать самый тонкий фиброскоп не всегда правильно.

Уменьшение наружного диаметра может быть связано с изменением характеристик рабочего канала и других элементов конструкции.

Поэтому размер эндоскопа необходимо оценивать вместе с его назначением и требуемой функциональностью.

Управляемый дистальный конец

Одно из основных преимуществ гибкого фиброскопа — возможность управлять направлением его дистального конца.

С помощью элементов управления врач изменяет угол изгиба и направляет эндоскоп к необходимой области.

Диапазон отклонения зависит от модели и назначения прибора.

При сравнении двух фиброскопов важно смотреть не только на максимальный угол, но и на конструкцию управления, назначение эндоскопа и возможность сохранять необходимую маневренность при использовании инструментов.

Для некоторых направлений управляемость является одним из ключевых критериев выбора.

Фиброскоп с рабочим каналом или без него

Не каждому исследованию требуется проведение дополнительных инструментов.

Поэтому существуют фиброскопы как с рабочим каналом, так и без него.

Модель без канала может иметь меньший наружный диаметр и подходит для задач, где основной целью является визуальный осмотр.

Фиброскоп с инструментальным каналом позволяет расширить возможности процедуры и использовать совместимые инструменты.

Выбор следует делать исходя из реальных задач кабинета.

Если планируется исключительно диагностический осмотр, переплачивать за функциональность, которая не будет использоваться, необязательно.

Если предполагаются дополнительные манипуляции, наличие подходящего рабочего канала становится важным условием.

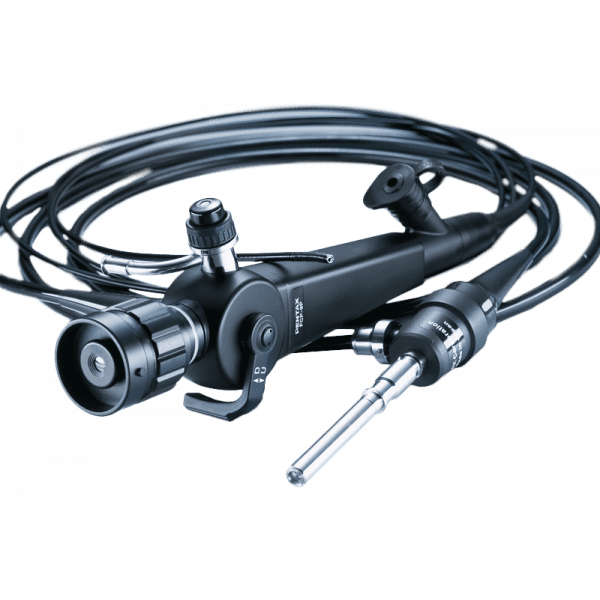

Подключение фиброскопа к видеокамере

Классический фиброскоп позволяет врачу наблюдать изображение непосредственно через окуляр.

При необходимости его можно интегрировать в эндоскопическую систему визуализации.

Для этого к окуляру подключается совместимая эндоскопическая видеокамера с соответствующим адаптером. Изображение передается на медицинский монитор.

Такой вариант позволяет:

• увеличить изображение;
• показывать исследование нескольким специалистам;
• использовать возможности фото- и видеозаписи при наличии соответствующей системы;
• интегрировать фиброскоп в существующее эндоскопическое рабочее место.

Перед подключением необходимо проверить совместимость камеры, адаптера и окуляра конкретного эндоскопа.

Как выбрать медицинский фиброскоп

Подбор следует начинать не с производителя, а с медицинской задачи.

Сначала необходимо определить тип исследования и требуемую разновидность эндоскопа: бронхофиброскоп, риноларингофиброскоп, цистофиброскоп, гистерофиброскоп или другой специализированный прибор.

После этого сравниваются технические характеристики:

• назначение;
• наружный диаметр;
• рабочая длина;
• наличие рабочего канала;
• диаметр рабочего канала;
• поле зрения;
• глубина резкости;
• углы отклонения дистального конца;
• совместимые инструменты;
• подключение к источнику света;
• возможность работы с видеокамерой.

Если эндоскоп приобретается под существующее оборудование, необходимо дополнительно проверить совместимость со световым и видеооборудованием.

Такой подход позволяет подобрать прибор непосредственно под задачи врача, а не ориентироваться только на цену или бренд.

Купить медицинский фиброскоп

В каталоге можно подобрать и купить медицинский фиброскоп для различных направлений гибкой эндоскопии.

Представлены:

• бронхофиброскопы;
• назофаринголарингоскопы;
• рино- и ларингофиброскопы;
• гастрофиброскопы;
• колонофиброскопы;
• сигмоидофиброскопы;
• дуоденофиброскопы;
• цистофиброскопы;
• уретероренофиброскопы;
• гистерофиброскопы;
• холедохофиброскопы.

Можно подобрать модель необходимого диаметра и рабочей длины, с инструментальным каналом или без него.

При необходимости специалисты помогут сравнить характеристики фиброскопов, подобрать модель под конкретное медицинское направление и проверить совместимость с имеющимся источником света и системой визуализации.

Поставка медицинских фиброскопов осуществляется по всей России.
