Инсуффляторы CO₂ для лапароскопии и эндоскопической хирургии

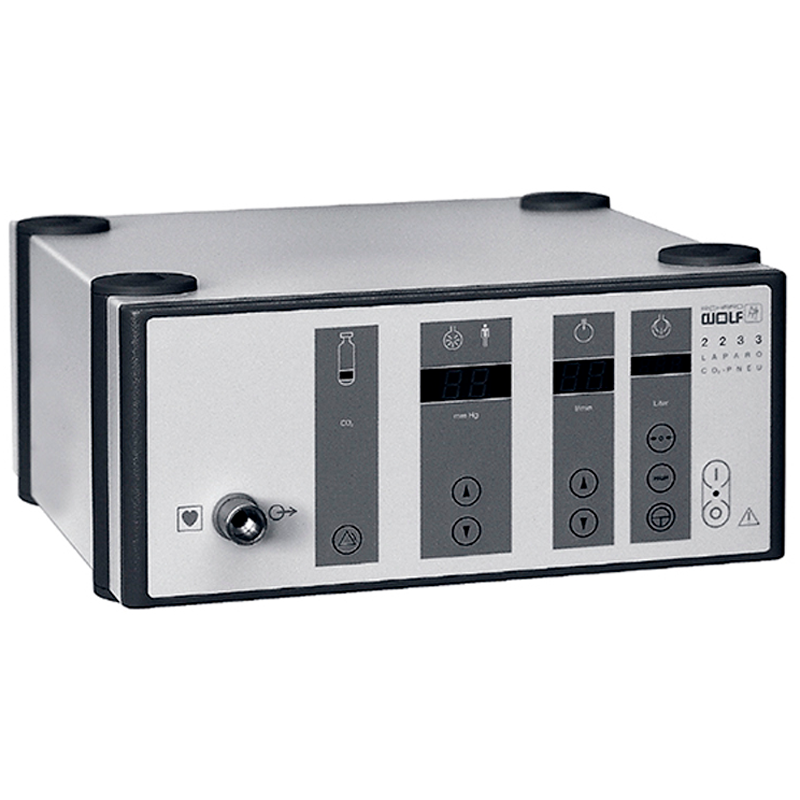

Инсуффлятор CO₂ — медицинский аппарат для контролируемой подачи углекислого газа и создания рабочего пространства при проведении лапароскопических и других малоинвазивных вмешательств. Оборудование автоматически контролирует давление и расход газа, поддерживая заданные параметры в процессе операции.

Основная область применения таких аппаратов — лапароскопическая хирургия, где для доступа к органам брюшной полости создается пневмоперитонеум. Стабильность давления непосредственно влияет на сохранение рабочего пространства и условия работы хирургической бригады.

В каталоге представлены эндоскопические и лапароскопические инсуффляторы различной производительности, включая модели с подогревом CO₂, автоматическим контролем давления, эксуффляцией и дополнительными функциями. Оборудование можно подобрать для новой лапароскопической стойки или для модернизации существующего эндовидеокомплекса.

Что такое пневмоперитонеум

При лапароскопической операции хирургические инструменты и оптика вводятся через небольшие доступы. Чтобы сформировать пространство для работы инструментами и обеспечить обзор внутренних органов, в брюшную полость подается медицинский углекислый газ.

Созданное таким способом рабочее пространство называется пневмоперитонеумом.

Инсуффлятор выполняет сразу несколько задач:

• подает медицинский CO₂;
• контролирует давление;
• регулирует скорость потока газа;
• поддерживает заданные параметры;
• компенсирует утечки газа;
• отображает рабочие показатели;
• контролирует состояние системы.

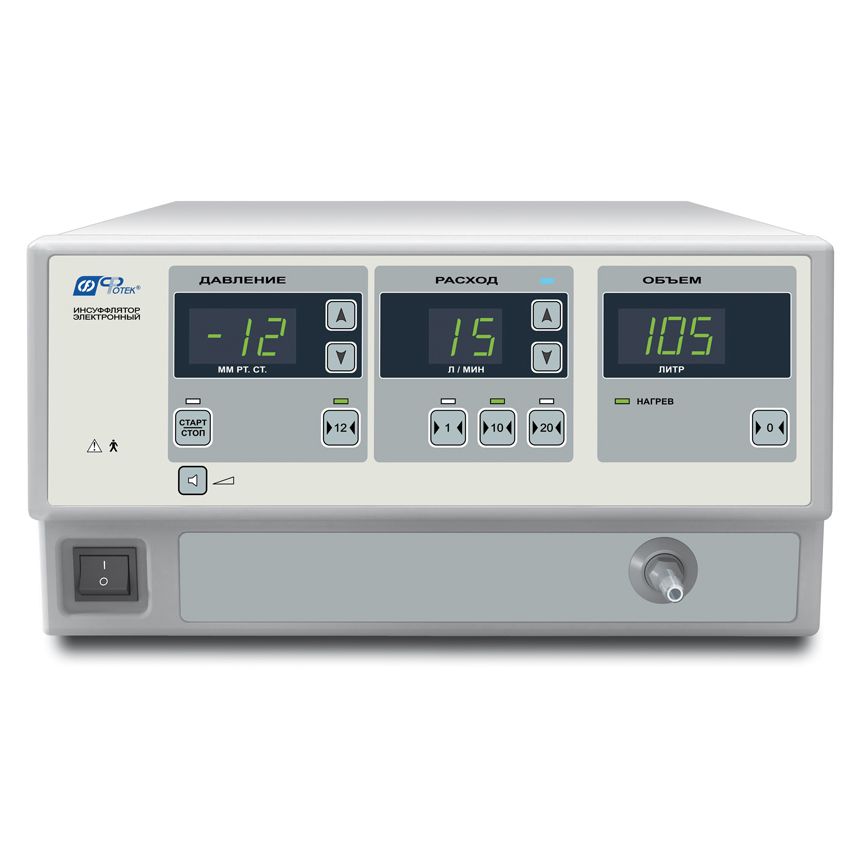

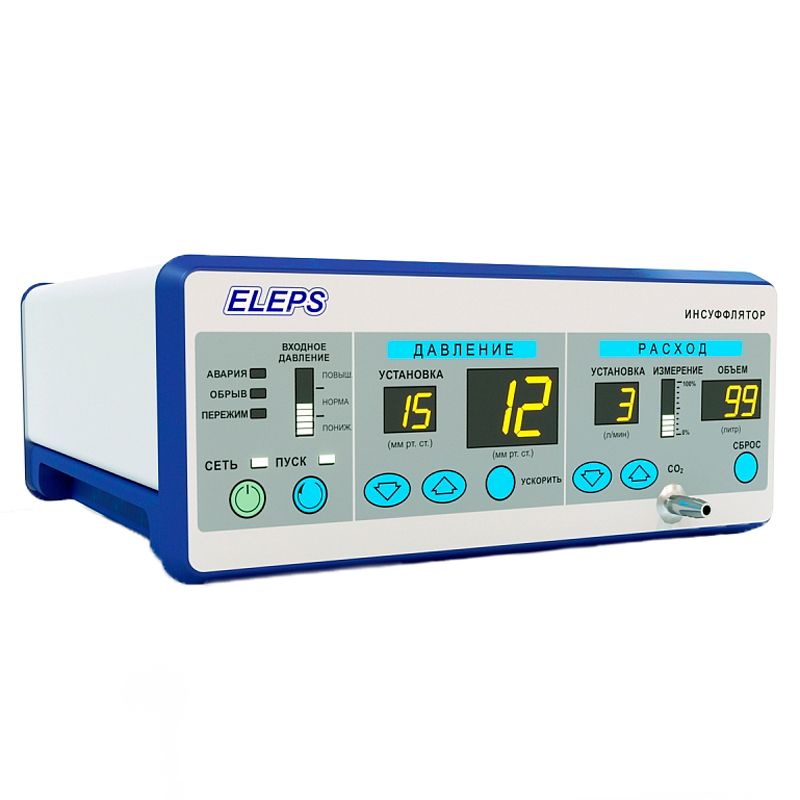

Современный электронный инсуффлятор постоянно отслеживает параметры во время операции и регулирует подачу газа в соответствии с установленным режимом.

Почему для лапароскопии используется CO₂

Для создания пневмоперитонеума применяется медицинский диоксид углерода (CO₂).

Газ поступает в инсуффлятор из баллона или централизованной медицинской газовой системы, после чего аппарат регулирует его подачу в операционную область.

Инсуффлятор не просто пропускает CO₂ из источника. Его задача — обеспечить контролируемую подачу с заданными параметрами и автоматически реагировать на их изменение.

Поэтому при оснащении операционной необходимо рассматривать не только источник газа, но и характеристики самого аппарата, газовые шланги, фильтры и другие элементы системы.

Давление и скорость подачи газа

Два основных рабочих параметра инсуффлятора — давление и расход CO₂.

Давление характеризует условия, которые аппарат поддерживает в рабочей полости.

Расход показывает, какой объем газа инсуффлятор способен подавать за определенный промежуток времени и обычно указывается в литрах в минуту.

Эти характеристики нельзя рассматривать отдельно друг от друга.

Во время операции часть газа может теряться при смене инструментов, аспирации или через места доступа. Инсуффлятор должен реагировать на изменение условий и компенсировать утечку, чтобы поддерживать заданное давление.

Поэтому высокая максимальная производительность особенно актуальна для хирургических систем, где возможны значительные изменения расхода CO₂.

Инсуффляторы 20, 30, 40 и 50 л/мин

Производительность лапароскопических инсуффляторов может существенно различаться.

В зависимости от модели встречаются аппараты с максимальной скоростью подачи:

• до 20 л/мин;
• до 30 л/мин;
• до 40 л/мин;
• до 45 л/мин;
• до 50 л/мин и выше.

Но выбирать аппарат только по принципу «чем больше литров в минуту, тем лучше» неправильно.

Максимальный расход показывает возможности системы, но реальная работа определяется алгоритмами контроля давления, скоростью реакции на утечки, назначением оборудования и требованиями конкретной операционной.

Для разных хирургических задач могут использоваться аппараты различного класса производительности.

Компенсация утечек CO₂

Во время лапароскопической операции герметичность рабочего пространства может изменяться.

Причинами потери газа могут быть:

• введение и извлечение инструментов;
• особенности работы троакаров;
• использование аспирации;
• смена хирургических инструментов;
• другие технологические процессы.

При снижении давления современный инсуффлятор увеличивает подачу CO₂ в пределах своих рабочих возможностей.

Когда заданное давление восстановлено, система корректирует поток.

Поэтому способность быстро реагировать на изменение условий является важной характеристикой оборудования наряду с максимальной производительностью.

Автоматический контроль давления

Современные электронные инсуффляторы оснащаются системой постоянного контроля параметров.

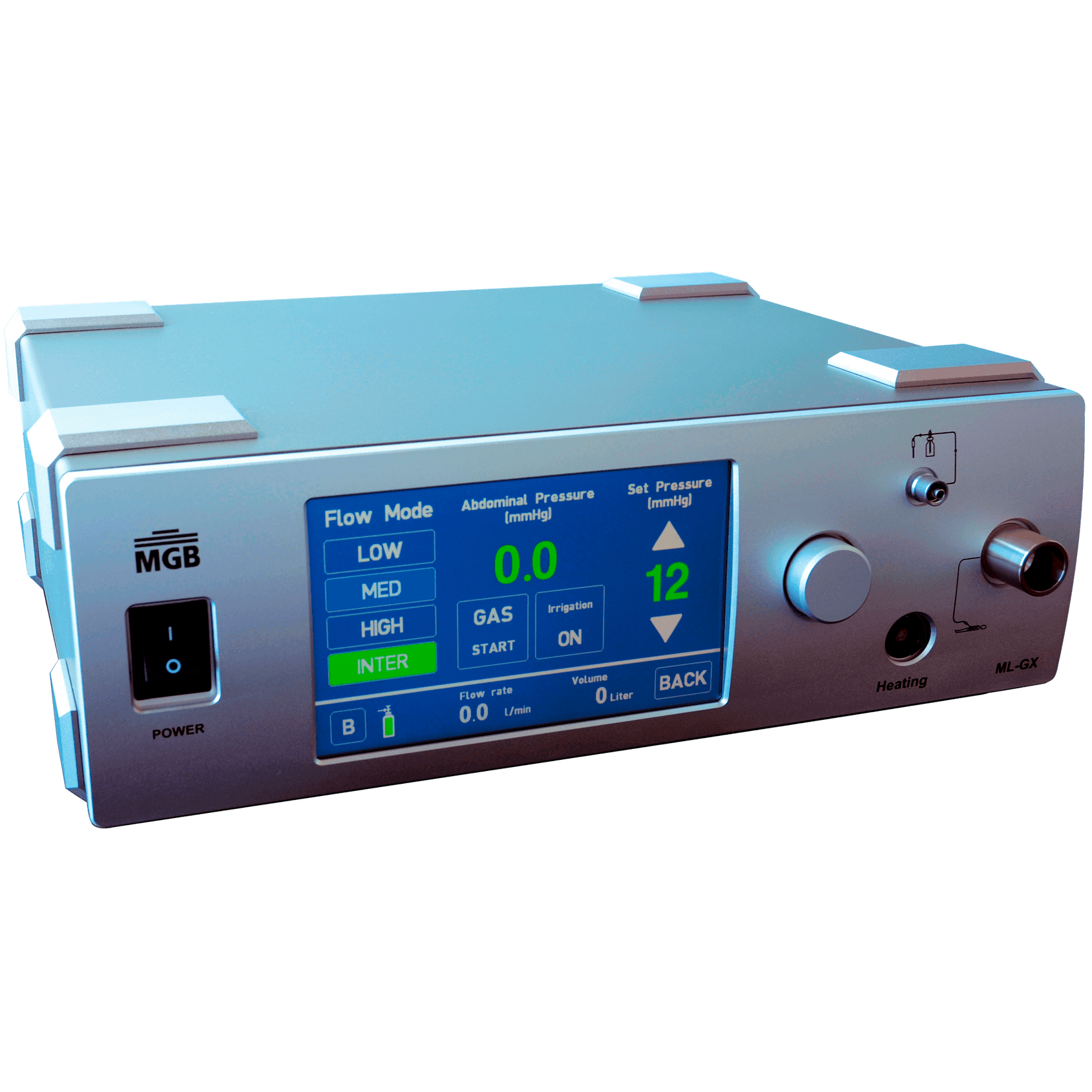

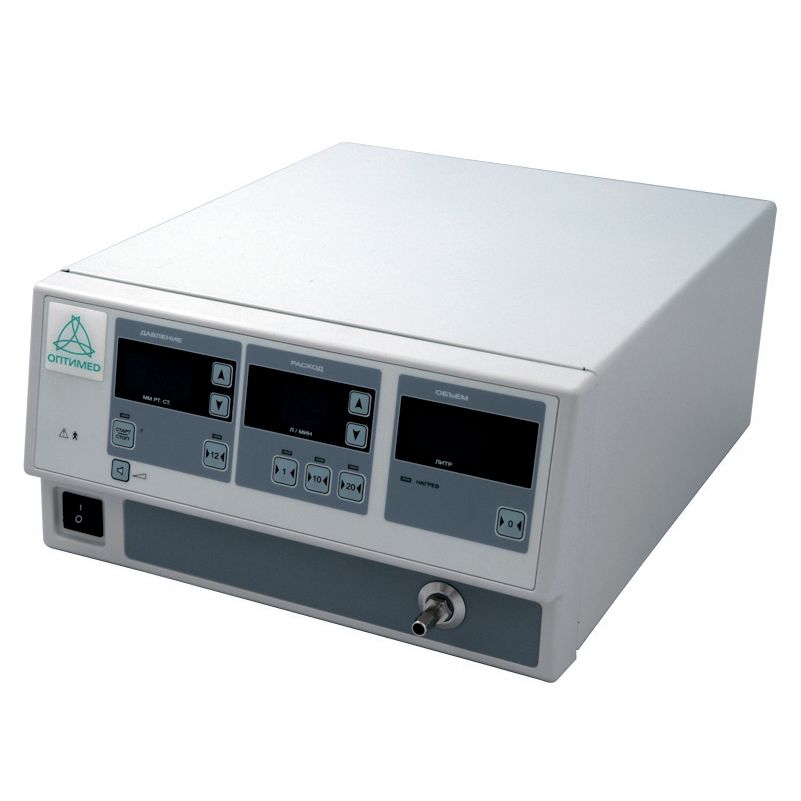

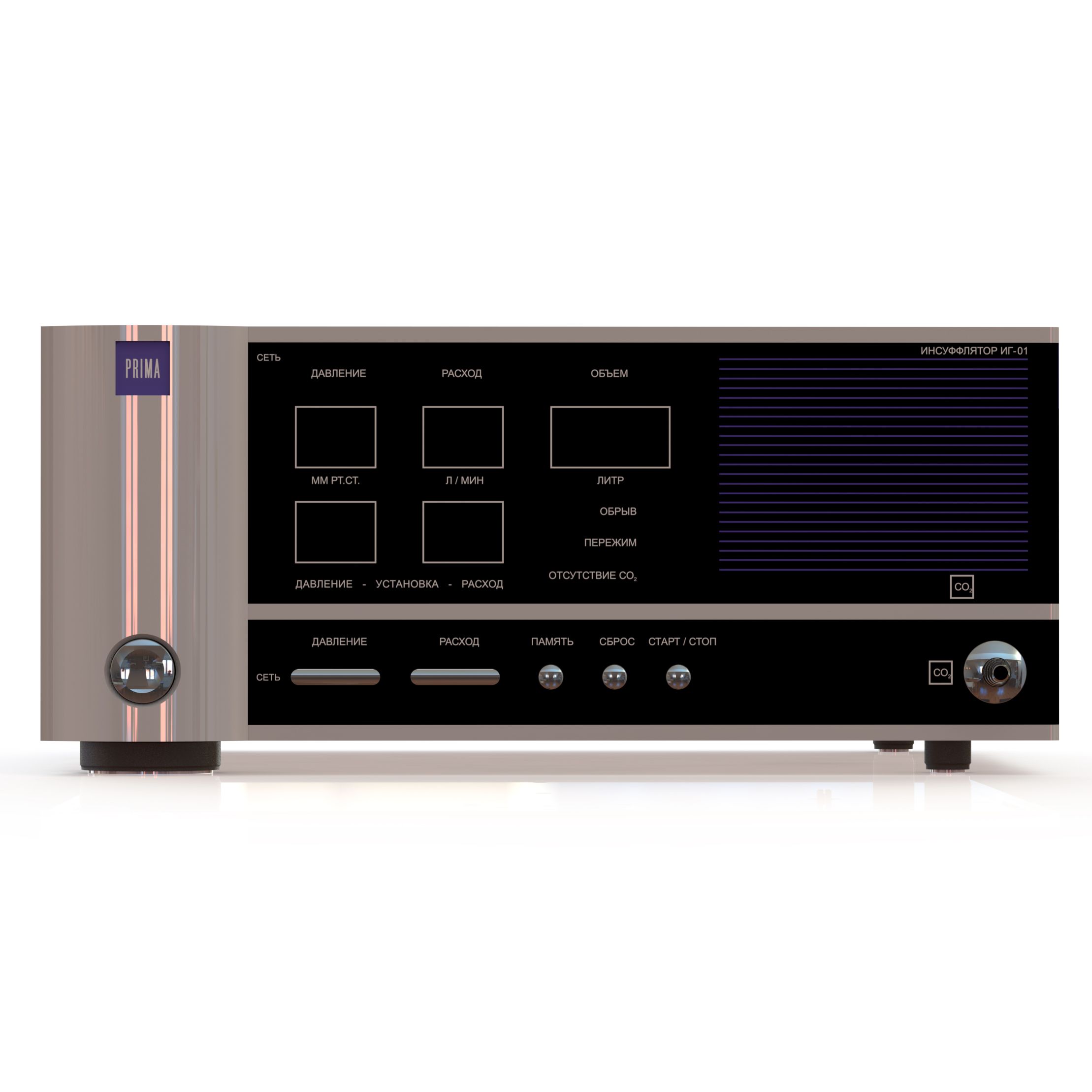

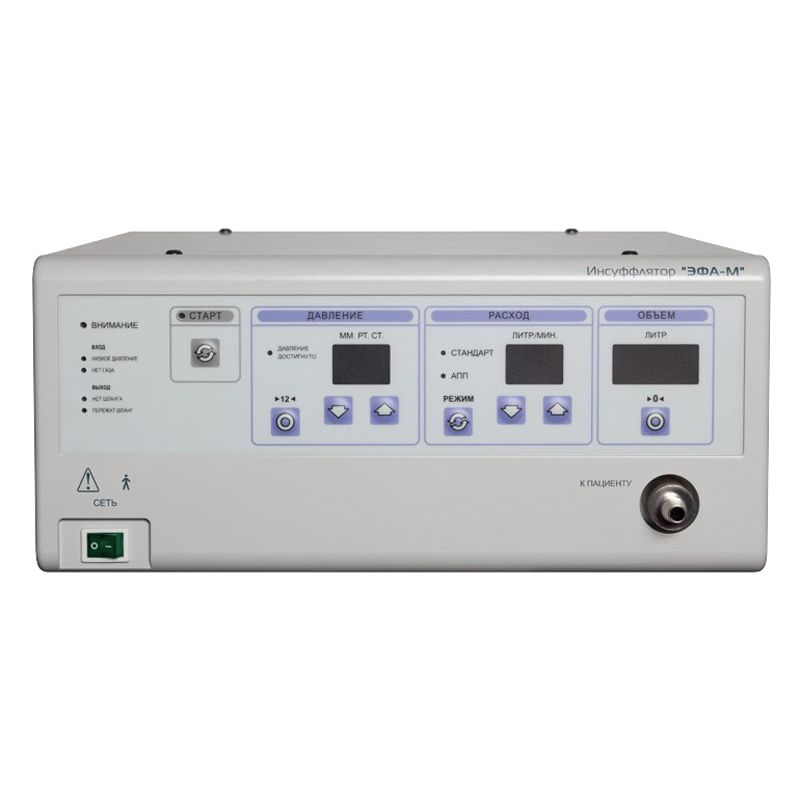

На дисплее в зависимости от модели могут отображаться:

• заданное давление;
• фактическое давление;
• установленная скорость подачи;
• фактический расход газа;
• общий объем использованного CO₂;
• состояние системы;
• предупреждения и ошибки.

Автоматическое управление уменьшает необходимость постоянно вручную корректировать поток газа.

Конкретный набор функций и алгоритмы управления зависят от производителя и модели.

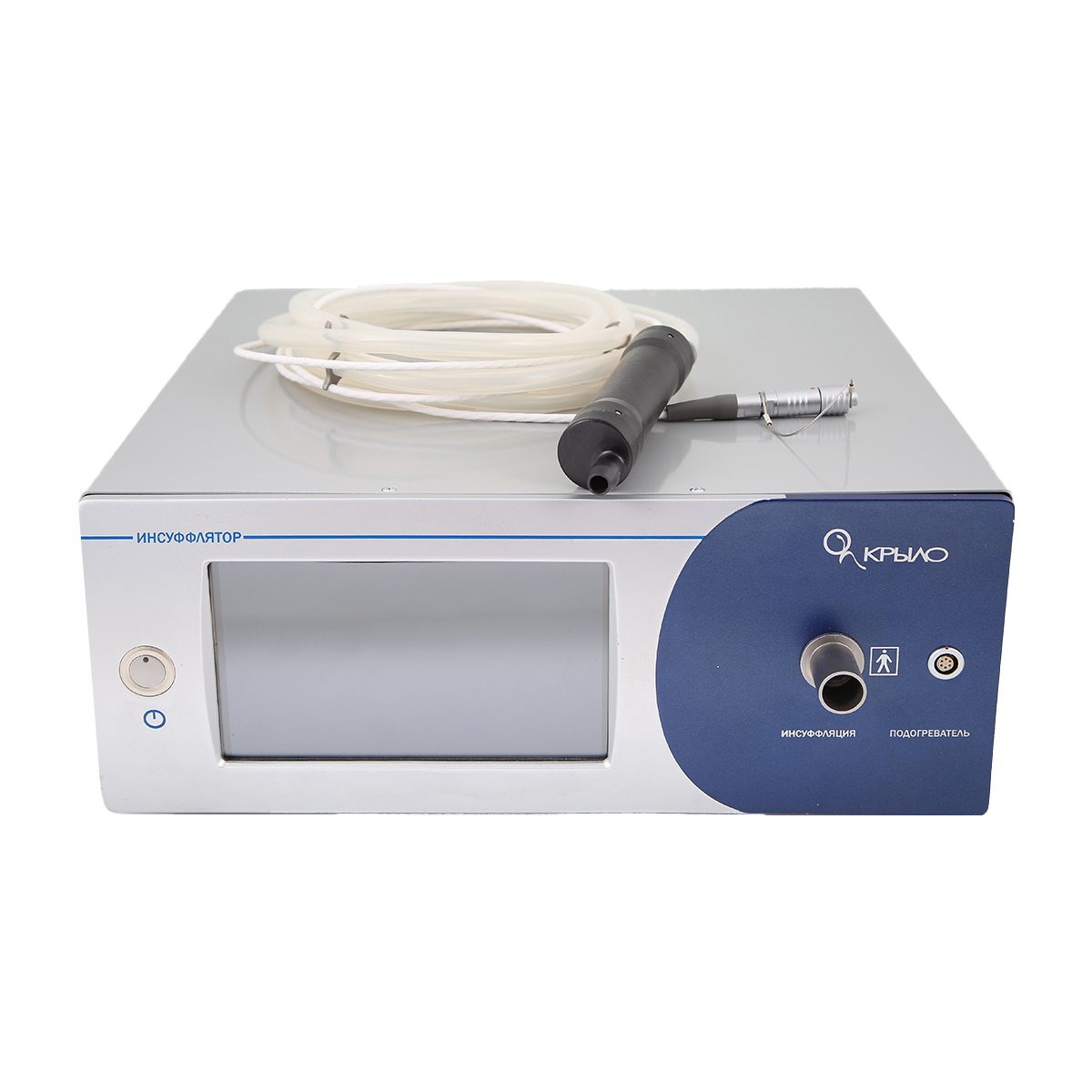

Инсуффляторы с подогревом CO₂

Отдельную категорию составляют инсуффляторы с подогревом газа.

В таких системах CO₂ может подогреваться перед поступлением к пациенту.

Функция реализуется по-разному: в зависимости от производителя нагревательный элемент может быть частью самого аппарата или специальной трубочной системы.

При выборе необходимо учитывать не только наличие функции подогрева, но и совместимые расходные материалы.

Если медицинскому учреждению требуется эта возможность, следует заранее уточнить:

• температуру подогрева;
• принцип работы системы;
• необходимые трубки;
• наличие соответствующих принадлежностей;
• условия эксплуатации.

Эксуффляция

Некоторые современные модели имеют функцию эксуффляции — контролируемого удаления избыточного газа.

Система может автоматически реагировать на превышение установленного давления и обеспечивать сброс газа в соответствии с алгоритмом работы конкретного аппарата.

Эта функция отличается от обычной инсуффляции, при которой основная задача устройства — подача CO₂.

Наличие эксуффляции необходимо проверять в характеристиках конкретной модели: она предусмотрена не во всех инсуффляторах.

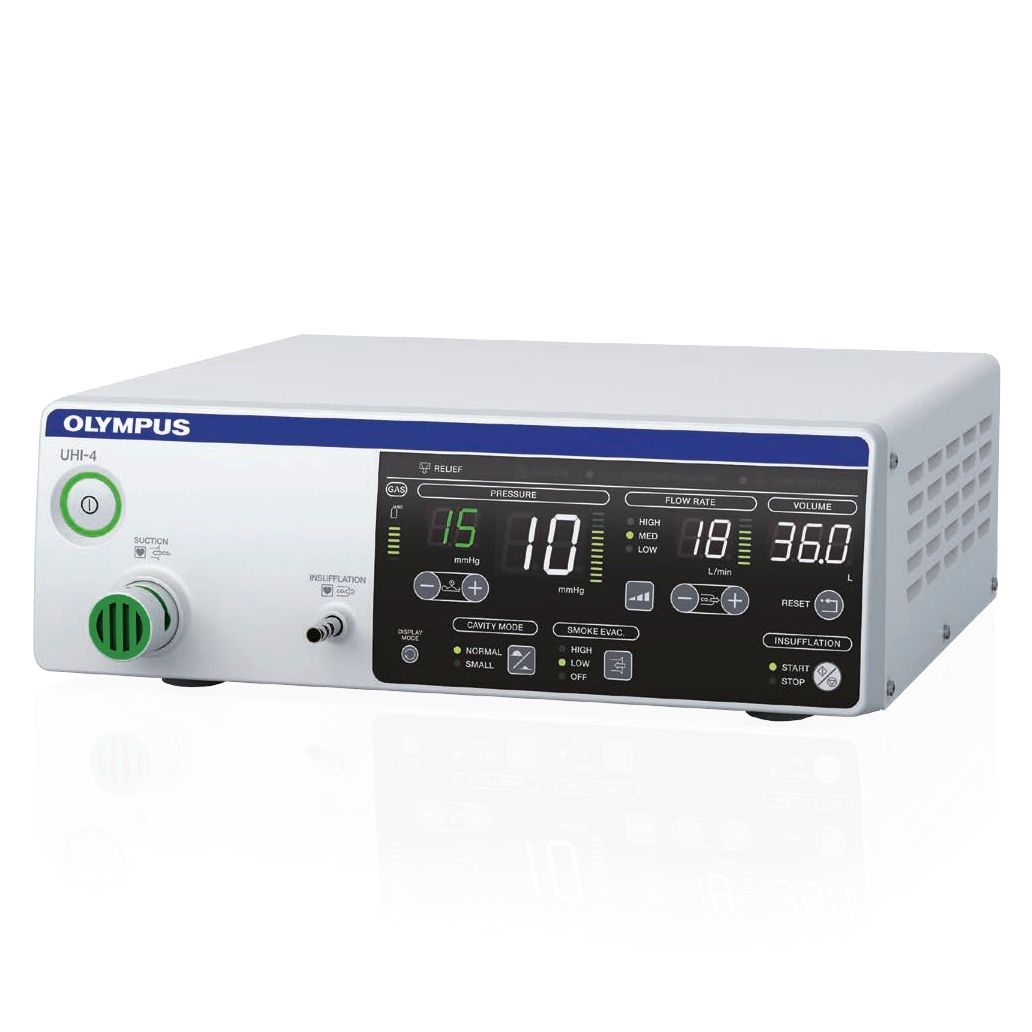

Инсуффляторы с дымоудалением

При использовании электрохирургических и других энергетических инструментов во время операции может образовываться хирургический дым, способный ухудшать видимость операционного поля.

Поэтому существуют инсуффляционные системы, совмещающие поддержание пневмоперитонеума с функцией дымоудаления.

В зависимости от модели оборудование может обеспечивать:

• удаление хирургического дыма;
• фильтрацию;
• поддержание давления одновременно с эвакуацией дыма;
• автоматическую компенсацию удаляемого газа.

Такие решения относятся к более функциональному классу оборудования.

Если дымоудаление требуется в операционной, необходимо рассматривать не только сам инсуффлятор, но и совместимые фильтры, трубочные системы и другие расходные материалы.

Откуда инсуффлятор получает CO₂

Для работы аппарату необходим источник медицинского углекислого газа.

В зависимости от конфигурации медицинского учреждения инсуффлятор может подключаться:

к баллону CO₂ — распространенный вариант, не требующий централизованной газовой магистрали;

к централизованной системе медицинских газов — если соответствующая линия предусмотрена в операционной.

Некоторые аппараты поддерживают несколько вариантов подключения.

Перед приобретением необходимо уточнить, какой источник CO₂ используется в медицинском учреждении и какие соединения потребуются для подключения конкретной модели.

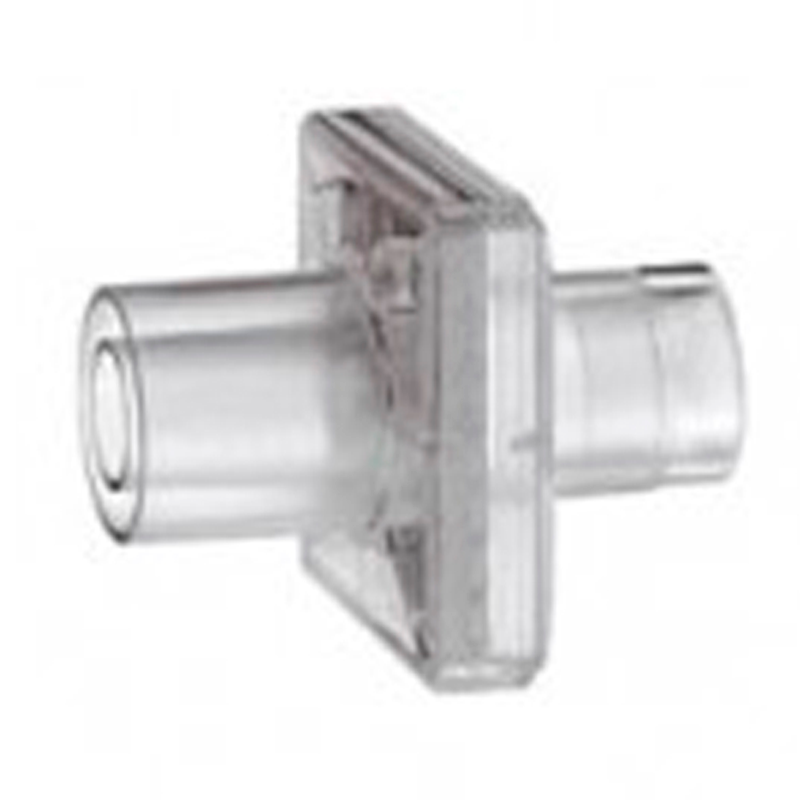

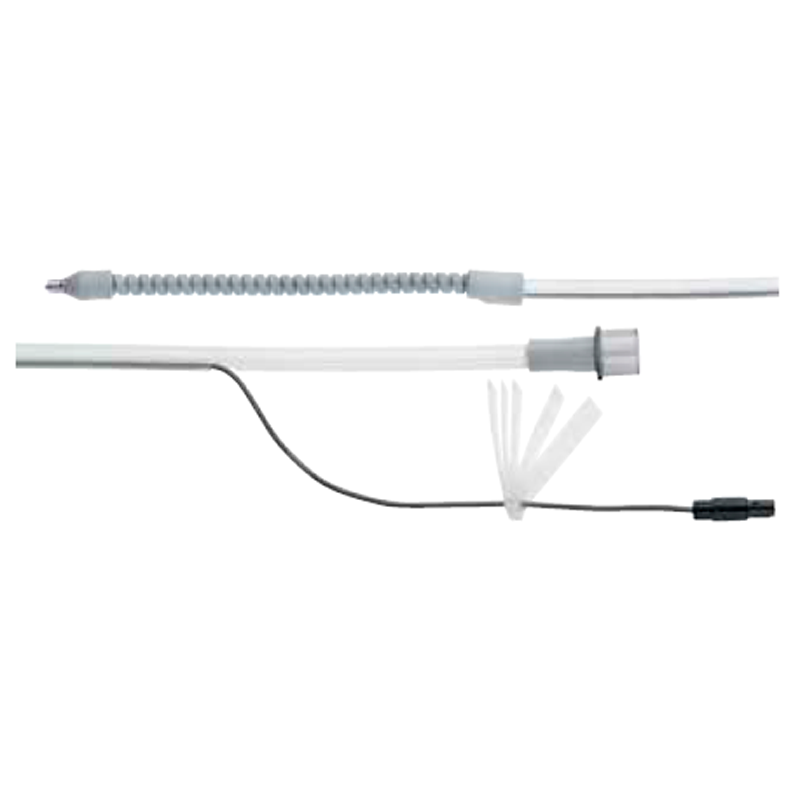

Газовые шланги, фильтры и трубки

Для работы инсуффлятора необходимы дополнительные компоненты.

В зависимости от комплектации могут использоваться:

• шланг высокого давления;

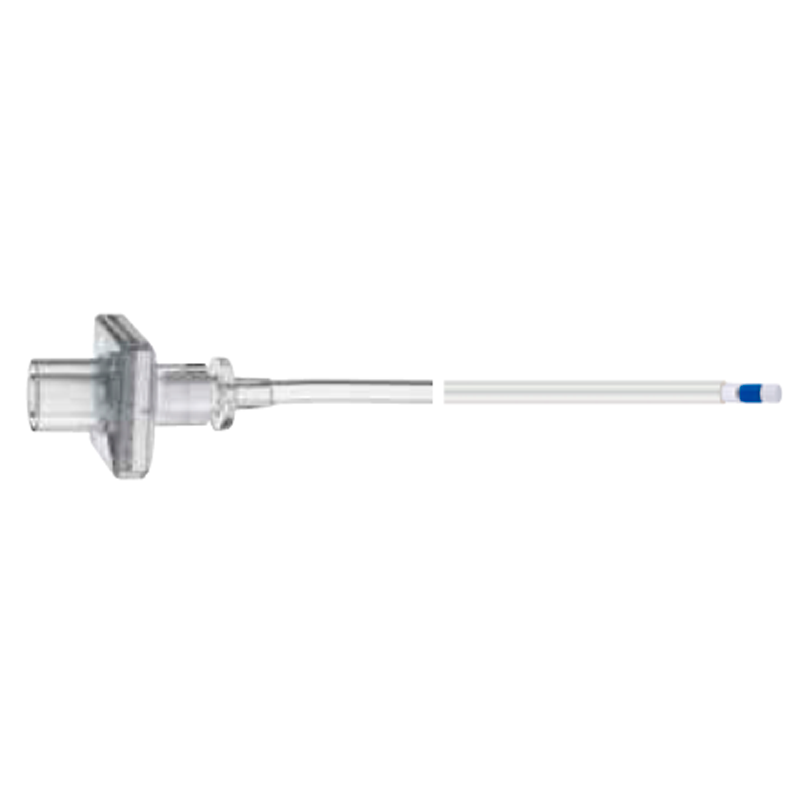

• инсуффляционная трубка;
• газовый фильтр;
• адаптеры;
• соединители;
• трубочные комплекты;
• система подогрева газа;
• принадлежности для дымоудаления.

При сравнении стоимости оборудования важно учитывать не только цену самого аппарата.

Следует заранее выяснить, что входит в стандартный комплект и какие расходные материалы необходимо приобретать дополнительно.

Особенно важно учитывать дальнейшую доступность совместимых фильтров и трубочных систем.

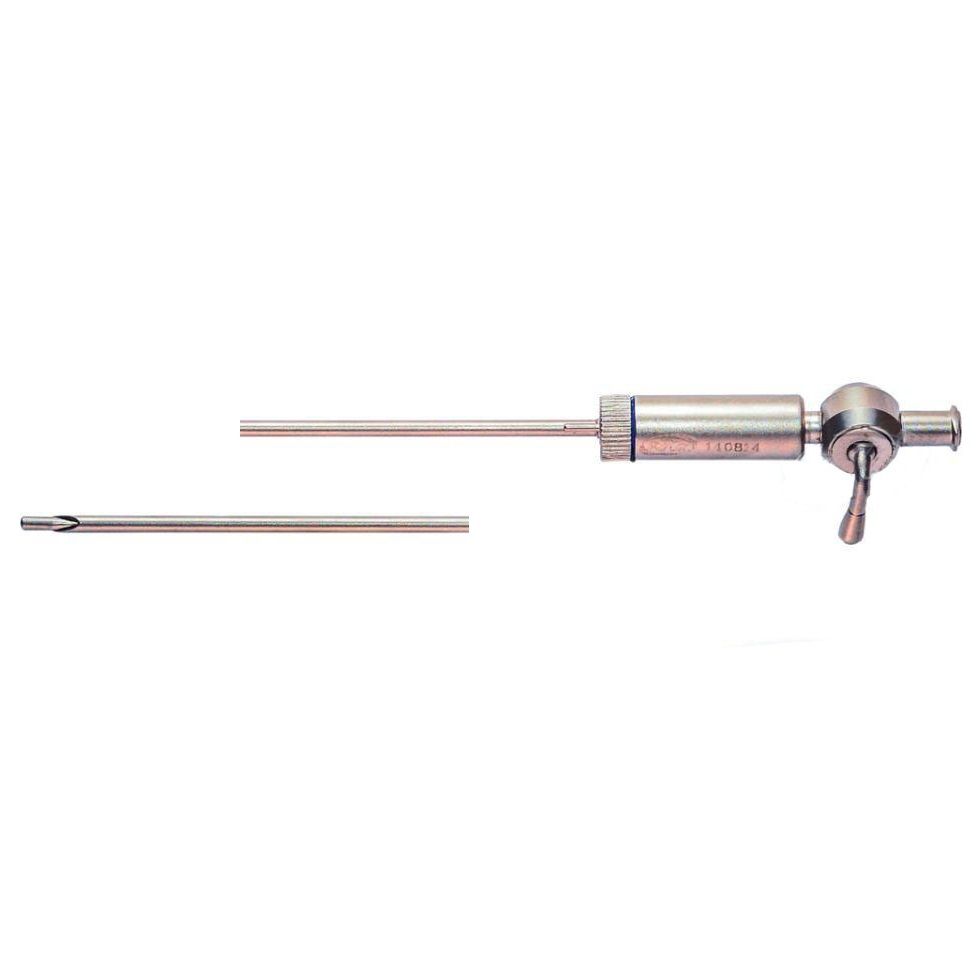

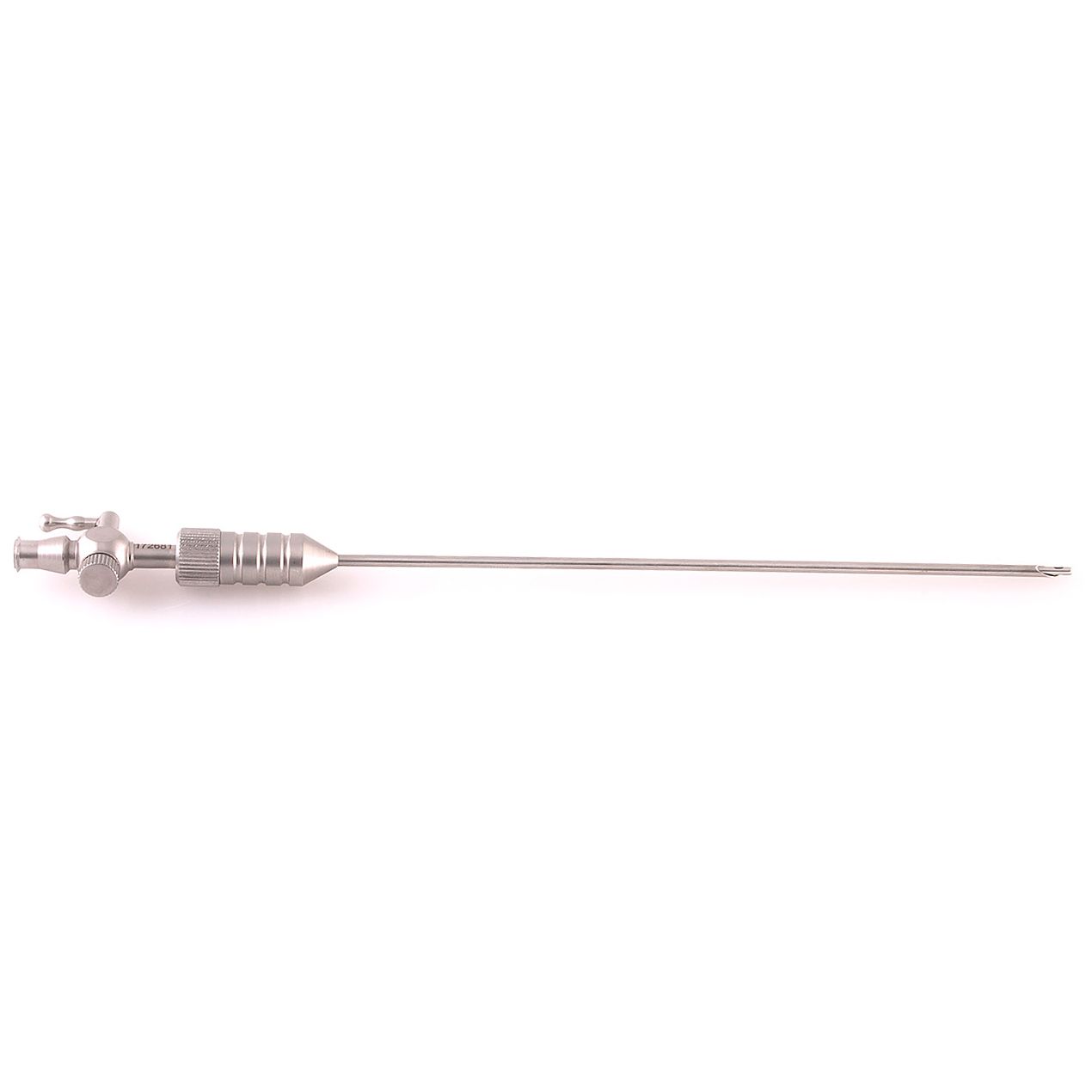

Инсуффлятор и игла Вереша

На начальном этапе лапароскопического вмешательства для формирования пневмоперитонеума может использоваться игла Вереша.

Инсуффлятор подключается к соответствующей линии подачи газа, после чего CO₂ контролируемо поступает в брюшную полость.

После создания рабочего пространства дальнейшая подача газа может осуществляться через соответствующий порт системы доступа.

Некоторые современные аппараты имеют режимы работы, адаптированные под различные этапы инсуффляции.

Конкретная методика определяется хирургической техникой и используемым оборудованием.

Инсуффлятор как часть лапароскопической стойки

Инсуффлятор обычно является одним из основных компонентов лапароскопической стойки или эндовидеохирургического комплекса.

Вместе с ним на стойке могут размещаться:

• эндоскопическая видеокамера;
• видеопроцессор;
• источник света;
• медицинский монитор;
• аспиратор-ирригатор;
• электрохирургический аппарат;
• другое хирургическое оборудование.

Инсуффлятор отвечает непосредственно за создание и поддержание рабочего пространства, а система визуализации — за изображение операционного поля.

При оснащении новой операционной эти компоненты целесообразно подбирать как единую систему.

Если существующая стойка уже укомплектована видеосистемой, инсуффлятор можно приобрести отдельно.

Инсуффляторы для различных направлений лапароскопической хирургии

CO₂-инсуффляция применяется при широком спектре лапароскопических операций.

Оборудование используется в:

• общей хирургии;
• абдоминальной хирургии;
• гинекологии;
• урологии;
• бариатрической хирургии;
• колоректальной хирургии;
• герниологии;
• других направлениях малоинвазивной хирургии.

Принцип работы аппарата остается общим — создание и автоматическое поддержание рабочего пространства с помощью CO₂.

При этом требования к производительности и дополнительным функциям могут отличаться в зависимости от специализации операционной.

Для многопрофильного хирургического отделения целесообразно выбирать оборудование с достаточным диапазоном рабочих параметров и возможностью использования при различных типах вмешательств.

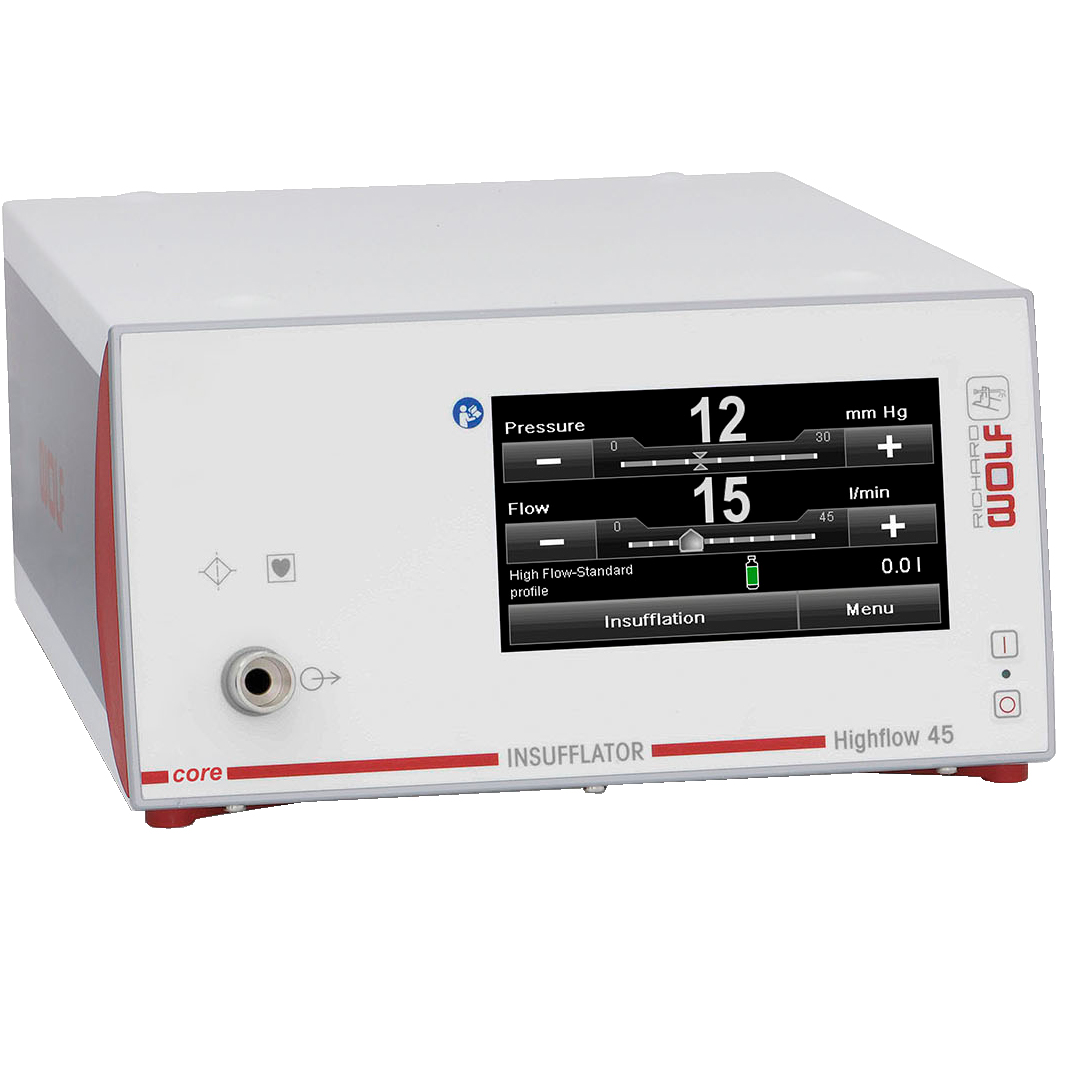

Высокопоточный инсуффлятор — когда он нужен

Высокопоточные инсуффляторы рассчитаны на значительную максимальную скорость подачи CO₂.

Такие аппараты позволяют быстрее компенсировать потерю газа при изменении условий в операционной полости.

Высокая производительность может быть особенно востребована:

• при продолжительных лапароскопических операциях;
• при интенсивной аспирации;
• при значительных утечках газа;
• в многопрофильной лапароскопической хирургии;
• при использовании дополнительных функций, связанных с управлением газовой средой.

Однако максимальный поток не является единственным критерием.

Не менее важны точность контроля давления, алгоритмы компенсации утечек, система безопасности и удобство управления.

Системы безопасности инсуффлятора

Поскольку аппарат управляет подачей газа и давлением, современные модели оснащаются средствами контроля и предупреждения.

В зависимости от оборудования могут быть предусмотрены:

• постоянный мониторинг давления;
• контроль подачи CO₂;
• автоматическое ограничение параметров;
• звуковая сигнализация;
• визуальная индикация;
• предупреждение об отсутствии газа;
• контроль состояния трубочной системы;
• автоматическая эксуффляция;
• самодиагностика.

Конкретный набор функций необходимо проверять по технической документации выбранной модели.

При сравнении инсуффляторов системы контроля и безопасности следует оценивать наряду с производительностью.

Как подобрать инсуффлятор CO₂

Выбор необходимо начинать с предполагаемых хирургических задач, а не только с максимального количества литров в минуту.

Основные параметры:

• область применения;
• диапазон регулируемого давления;
• максимальный поток CO₂;
• точность поддержания давления;
• скорость компенсации утечек;
• наличие подогрева газа;
• наличие эксуффляции;
• необходимость дымоудаления;
• система сигнализации;
• тип управления и дисплея;
• источник подачи CO₂;
• совместимые шланги и трубки;
• расходные материалы;
• размеры для размещения на эндоскопической стойке.

Для оснащения новой операционной инсуффлятор желательно подбирать одновременно с остальными компонентами лапароскопического комплекса.

При замене существующего аппарата необходимо учитывать имеющуюся газовую инфраструктуру и используемые принадлежности.

Что проверить при замене старого инсуффлятора

Если новый аппарат приобретается для уже работающей лапароскопической стойки, сначала желательно определить параметры существующей системы.

Необходимо выяснить:

• Какой максимальный поток используется сейчас.
• Какой диапазон давления необходим.
• Откуда поступает CO₂ — из баллона или централизованной магистрали.
• Какие газовые соединения используются.
• Требуется ли подогрев.
• Нужна ли функция эксуффляции.
• Необходимо ли дымоудаление.
• Какие трубки и фильтры используются.
• Сколько места доступно на аппаратной стойке.

После этого можно сравнивать конкретные модели.

При модернизации необязательно выбирать аппарат с идентичными характеристиками — можно рассмотреть более производительную или функциональную систему, если она соответствует задачам операционной.

Купить инсуффлятор CO₂

В каталоге можно подобрать и купить инсуффлятор CO₂ для лапароскопии и эндоскопической хирургии.

Представлены:

• лапароскопические инсуффляторы;
• эндоскопические инсуффляторы;
• высокопоточные CO₂-инсуффляторы;
• модели с подогревом газа;
• системы с эксуффляцией;
• инсуффляторы с дополнительными функциями управления газовой средой;
• оборудование для лапароскопических стоек и эндовидеокомплексов.

Инсуффлятор можно подобрать для новой операционной или для модернизации существующей лапароскопической системы.

При подборе специалисты помогут определить необходимую производительность, диапазон давления, способ подключения CO₂ и требуемые дополнительные функции, а также сформировать совместимую комплектацию.

Поставка инсуффляторов осуществляется по всей России.
