Эндоскопические видеокамеры

Эндоскопическая видеокамера — один из основных компонентов системы эндоскопической визуализации. Она преобразует оптическое изображение, получаемое через эндоскоп, в видеосигнал для последующей обработки и вывода на медицинский монитор.

От характеристик камеры зависят разрешение, детализация, цветопередача и другие параметры эндоскопического изображения. Поэтому при оснащении кабинета или операционной камеру необходимо подбирать не изолированно, а с учетом используемой оптики, видеоадаптера, источника света, монитора и остальных компонентов системы.

В каталоге представлены медицинские эндоскопические видеокамеры Full HD и 4K UHD, а также комбинированные модели со встроенным источником света и монитором. Оборудование можно подобрать для диагностической эндоскопии и различных направлений малоинвазивной хирургии.

Как работает эндоскопическая камера

При использовании жесткой эндоскопической оптики изображение из исследуемой или операционной области передается через эндоскоп на камерную головку.

Классическая система состоит из нескольких элементов.

Камерная головка присоединяется к эндоскопу через оптический адаптер и отвечает за получение изображения.

Блок управления камерой (CCU) обрабатывает видеосигнал и передает его на медицинский монитор.

Видеоадаптер обеспечивает оптическое соединение камеры с эндоскопом. В зависимости от конструкции может использоваться адаптер с фиксированным или изменяемым фокусным расстоянием.

При работе камеры также необходим источник света, обеспечивающий освещение операционного поля через эндоскопическую оптику.

В некоторых моделях несколько компонентов объединены в одном корпусе — например, камера может иметь встроенный источник света.

Full HD эндоскопические камеры

Эндоскопические камеры Full HD обеспечивают изображение с разрешением 1920×1080 и широко применяются в диагностической и хирургической эндоскопии.

Full HD остается востребованным форматом для оснащения кабинетов и операционных благодаря сочетанию качества изображения и стоимости оборудования.

Такие камеры могут использоваться в:

• лапароскопии;
• урологии;
• гинекологии;
• артроскопии;
• оториноларингологии;
• проктологии;
• других направлениях жесткой эндоскопии.

В каталоге представлены медицинские Full HD камеры различных конфигураций, в том числе модели со встроенным осветителем и системы, дополненные медицинским монитором.

Эндоскопические видеокамеры 4K UHD

Для операционных с повышенными требованиями к детализации изображения применяются эндоскопические камеры 4K UHD.

Разрешение 4K составляет 3840×2160 пикселей и обеспечивает существенно большее количество отображаемых точек по сравнению с Full HD.

Такие камеры востребованы прежде всего в современной эндовидеохирургии, где хирург выполняет манипуляции, ориентируясь на изображение на медицинском мониторе.

4K-камеры могут применяться при лапароскопических, артроскопических, гинекологических и урологических операциях.

При этом для получения полноценного изображения 4K одной камеры недостаточно. Остальные элементы тракта визуализации также должны соответствовать выбранному разрешению — прежде всего видеопроцессор и медицинский монитор.

Одноматричные и многоматричные камеры

Одна из характеристик эндоскопической камеры — конструкция системы формирования изображения.

В зависимости от модели используются различные типы и количество светочувствительных матриц.

В профессиональных эндоскопических системах встречаются одно- и многоматричные решения, включая 3-CMOS камеры.

Многоматричные технологии используются в системах высокого класса и позволяют производителям реализовывать повышенные требования к разрешению и цветопередаче.

Однако количество матриц нельзя рассматривать как единственный показатель качества камеры. При сравнении необходимо учитывать всю систему обработки изображения, разрешение, чувствительность, характеристики оптики и медицинского монитора.

Камерная головка

Камерная головка — часть эндоскопической камеры, с которой непосредственно работает врач во время процедуры или операции.

Она соединяется с эндоскопической оптикой через соответствующий адаптер.

Для хирургического применения важны не только характеристики изображения, но и эргономика камерной головки: размеры, масса, расположение управляющих кнопок и удобство работы.

В зависимости от модели кнопки на головке могут использоваться для управления различными функциями камеры непосредственно во время операции.

Это позволяет выполнять необходимые действия без постоянного обращения к блоку управления.

Вариоадаптеры для эндоскопических камер

Для соединения камерной головки с жестким эндоскопом применяется видеоадаптер.

Одним из вариантов является вариоадаптер, позволяющий изменять параметры изображения и настраивать его под используемую эндоскопическую оптику.

При подборе адаптера необходимо учитывать совместимость с камерной головкой и окуляром эндоскопа.

Правильно подобранный адаптер важен для формирования изображения без ненужного ограничения поля зрения и других оптических искажений.

В каталоге представлены эндоскопические видеокамеры, которые уже комплектуются вариоадаптерами.

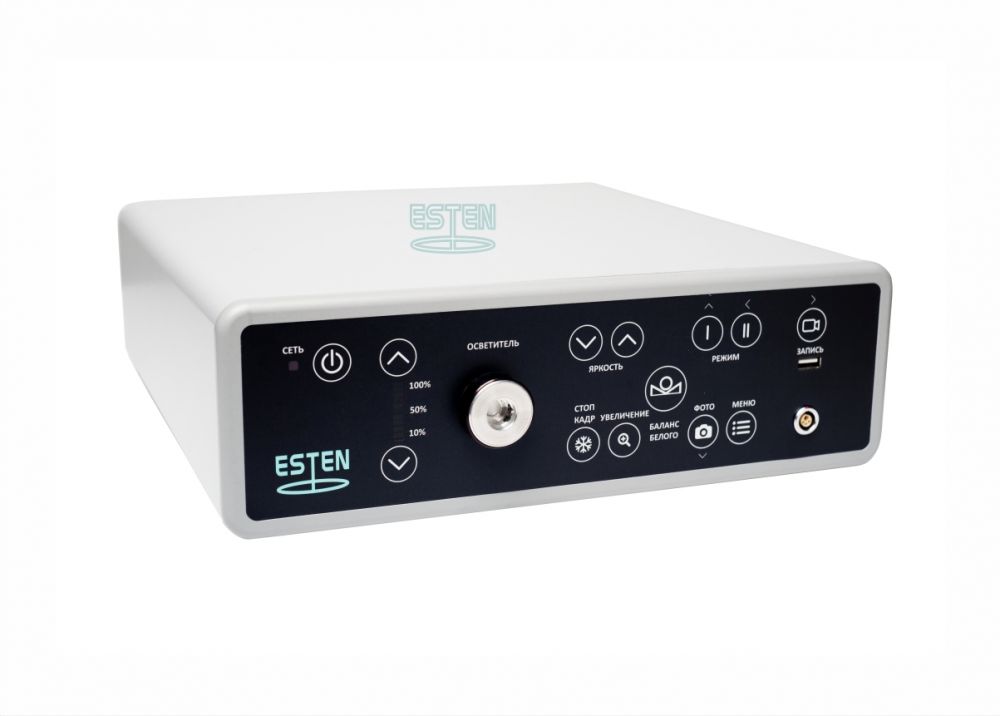

Камеры со встроенным источником света

В классическом эндоскопическом комплексе видеокамера и источник света являются отдельными устройствами.

Существуют и более компактные решения, где источник света интегрирован в блок камеры.

Такая конструкция позволяет уменьшить количество отдельных аппаратов и освободить пространство на эндоскопической стойке.

Камера со встроенным осветителем может быть удобна при оснащении компактного диагностического кабинета или при необходимости сформировать систему визуализации из минимального количества блоков.

При выборе необходимо оценивать как характеристики самой камеры, так и параметры встроенного источника света.

Эндоскопические камеры со встроенным монитором

Еще один вариант комплексного исполнения — камера, дополненная медицинским монитором.

Такая конфигурация объединяет основные компоненты визуализации в более компактное решение.

В каталоге представлены Full HD эндоскопические камеры со встроенным осветителем и медицинскими мониторами различной диагонали.

Подобный формат может быть удобен там, где не требуется формировать большую многокомпонентную эндоскопическую стойку.

Для хирургического комплекса с большим количеством дополнительного оборудования, напротив, может быть рациональнее классическая модульная система с отдельным монитором.

Функции современных эндоскопических камер

Функциональность зависит от конкретной модели и производителя.

В современных системах могут быть предусмотрены:

• регулировка баланса белого;
• цифровое увеличение;
• фиксация изображения;
• фотофиксация;
• видеозапись;
• настройка параметров изображения;
• пользовательские профили;
• управление функциями с камерной головки;
• различные цифровые видеовыходы.

Например, профессиональные 4K камеры могут поддерживать HDMI и SDI, цифровой zoom, freeze, сохранение фото и видео и пользовательские настройки.

При выборе важно определить, какие функции действительно необходимы медицинскому учреждению, а не ориентироваться только на их количество.

Эндоскопические камеры для лапароскопии

В лапароскопической хирургии видеокамера является ключевым элементом системы визуального контроля.

Камерная головка соединяется с лапароскопической оптикой, а получаемое изображение выводится на монитор.

При оснащении лапароскопической операционной камера работает в составе более крупного комплекса, включающего источник света, монитор, CO₂-инсуффлятор и другое хирургическое оборудование.

Для современных операционных можно подобрать Full HD или 4K камеру в зависимости от требований к системе визуализации.

Видеокамеры для артроскопии

В артроскопии изображение с артроскопа также передается через эндоскопическую камеру.

При выборе системы учитываются качество изображения, совместимость с артроскопической оптикой и возможность интеграции камеры в общую артроскопическую стойку.

Кроме системы визуализации, артроскопический комплекс может включать помпу, шейвер и другое специализированное оборудование.

Поэтому при модернизации существующей стойки необходимо проверить совместимость новой камеры с уже используемыми компонентами.

Эндоскопические камеры для урологии и гинекологии

Эндоскопические камеры применяются при цистоскопии, резектоскопии, гистероскопии и других эндоурологических и гинекологических процедурах.

Одна совместимая система визуализации может использоваться с различными видами жесткой эндоскопической оптики.

Это особенно удобно для многопрофильной операционной, где одна камера применяется с несколькими наборами эндоскопов и инструментов.

При формировании такой системы необходимо заранее проверить совместимость камеры, адаптера и используемой оптики.

Эндоскопические камеры для ЛОР и проктологии

Видеоэндоскопическая визуализация используется также в оториноларингологии и проктологии.

В ЛОР камера может работать с жесткой эндоскопической оптикой для риноскопии, отоскопии и других исследований.

В проктологии видеокамера позволяет вывести изображение с совместимой эндоскопической оптики на медицинский монитор.

Для диагностического кабинета могут быть удобны компактные камеры со встроенным источником света, поскольку они позволяют уменьшить количество отдельных устройств.

Камера или полноценная видеосистема

При выборе оборудования важно понимать разницу между эндоскопической камерой и эндоскопической видеосистемой.

Камера отвечает непосредственно за получение и преобразование изображения.

Полноценная видеосистема — более широкое решение, которое может объединять камеру, видеопроцессор, источник света, монитор и другие компоненты.

Если в медицинском учреждении уже имеется совместимый источник света, монитор и эндоскопическая оптика, приобретение отдельной камеры может быть рациональным вариантом модернизации.

Если кабинет или операционная оснащается с нуля, удобнее рассматривать полноценную видеосистему либо эндовидеокомплекс.

Как выбрать эндоскопическую видеокамеру

Перед покупкой необходимо определить, с каким оборудованием камера будет использоваться.

Основные параметры выбора:

• медицинское направление;
• разрешение Full HD или 4K;
• тип и количество матриц;
• совместимость с эндоскопической оптикой;
• тип видеоадаптера;
• характеристики камерной головки;
• доступные видеовыходы;
• функции фото- и видеозаписи;
• возможность управления с головки;
• наличие встроенного источника света;
• необходимость встроенного монитора;
• совместимость с уже имеющимся оборудованием.

При модернизации действующей системы особенно важно проверить совместимость камеры с эндоскопами, монитором, источником света и другими компонентами.

Не всегда требуется заменять весь комплекс: в некоторых случаях достаточно подобрать новую видеокамеру.

Full HD или 4K — какую камеру выбрать

Выбор разрешения зависит от задач медицинского учреждения.

Full HD камера подходит для широкого спектра диагностических и хирургических процедур и остается распространенным вариантом оснащения.

4K камера ориентирована прежде всего на операционные, где предъявляются повышенные требования к разрешению и детализации изображения.

Но при переходе на 4K необходимо учитывать всю систему. Если монитор или другие компоненты поддерживают только Full HD, потенциальные преимущества 4K камеры не будут реализованы полностью.

Поэтому сравнивать следует не только две камеры, а итоговую конфигурацию системы визуализации.

Купить эндоскопическую видеокамеру

В каталоге можно подобрать и купить эндоскопическую видеокамеру для диагностической и хирургической эндоскопии.

Представлены:

• медицинские эндоскопические камеры Full HD;
• видеокамеры 4K UHD;
• модели с вариоадаптером;
• камеры со встроенным источником света;
• камеры со встроенным осветителем и монитором;
• решения для формирования эндоскопических видеосистем и эндовидеокомплексов.

Оборудование можно подобрать для лапароскопии, артроскопии, урологии, гинекологии, ЛОР, проктологии и других направлений эндоскопии.

При необходимости специалисты помогут сравнить модели, проверить совместимость с имеющейся эндоскопической оптикой и подобрать остальные компоненты системы визуализации.

Поставка эндоскопических видеокамер осуществляется по всей России.
